平臺概述

MapMatrix Grid V3.0是航天遠景專為團隊項目級協同生產與新型基礎測繪建設打造的一款功能完備的網絡化數字?jǐn)z影測量立體測圖系統，具備基于規?；療o(wú)人機、航空、衛星遙感、實景三維、激光點云等數據的強大標準4D產品與地理實體生產更新能力，以及數據兼容多源化、測圖模式多樣化、作業過程網絡化、立體顯示云驅動、采編庫圖一體化、實體關系結構化、實體表達語義化、項目管控精細化等優勢，相比單機作業可實現20%-30%團隊綜合生產效率提升。

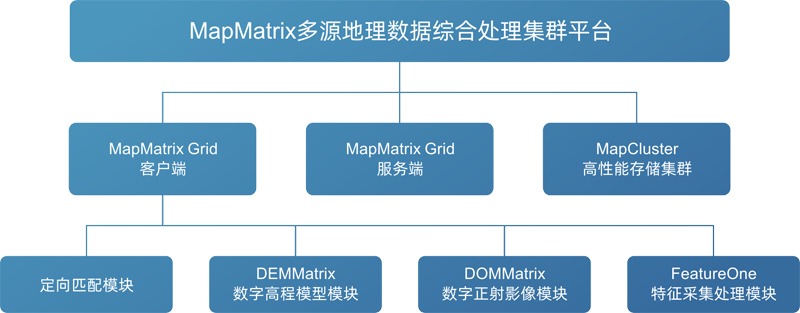

平臺架構

MapMatrix Grid客戶端

MapMatrix Grid客戶端是平臺的核心功能承載部分，負責全部多源地理信息數據處理、基礎測繪4D產品以及新型基礎測繪地理實體生產工作。

主要功能
全平臺64位數據承載量大幅提升

平臺整體升級為64位版本，MapMatrix主模塊數據承載量大幅提升，單個工程可支持10萬張?jiān)加跋?、百萬以上像控點，并實現無限制的批量影像自動化相對定向與絕對定向。

同時平臺FeatureOne測圖模塊底層架構亦得到全面優化，能夠支持縣域級別規模化數據的流暢漫游、編輯與合圖。

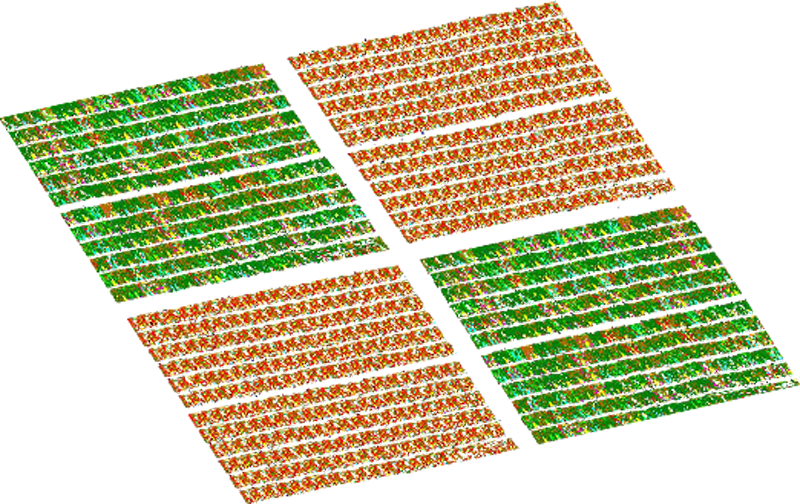

1000幅矢量圖的漫游、編輯與合圖

多數據源兼容

平臺兼容各類框幅式影像、星載推掃式影像、機載三線陣影像、實景三維模型以及激光雷達點云等多源數據，支持多元化的數據導入格式，并可與市面上常見的數字?jǐn)z影測量系統實現無縫對接。

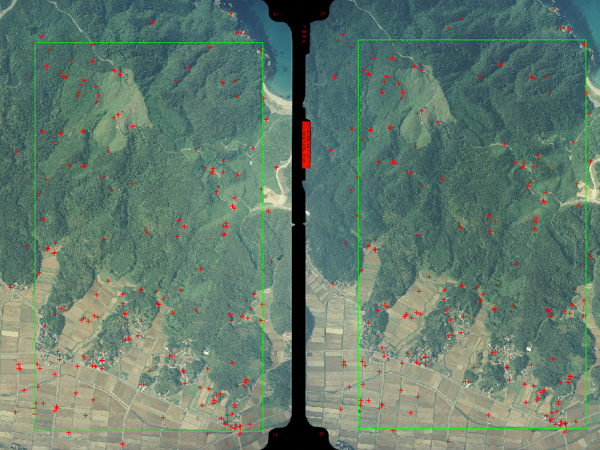

多源影像定向匹配

平臺可高效完成批量航空及遙感影像的內定向、相對定向、絕對定向、核線重采樣與影像匹配等一系列影像預處理操作，并支持自由隔片組建立體，為后續項目生產作業奠定基礎。

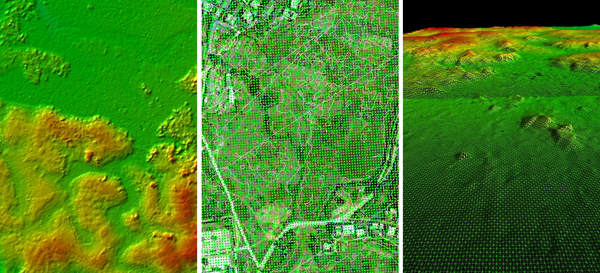

全面的DEM編輯功能
•  超過1GB的NSDTF格式的DEM文件的二維視圖瀏覽和三維視圖瀏覽。
•  GB級超大數據量DEM的拼接、編輯、裁切以及全面的格式轉換。
•  DEM文件的平面編輯、立體編輯以及DEM和DOM間的編輯聯動。
•  智能化輔助DEM編輯，實現道路、池塘范圍線的自動提取以及房屋過濾。

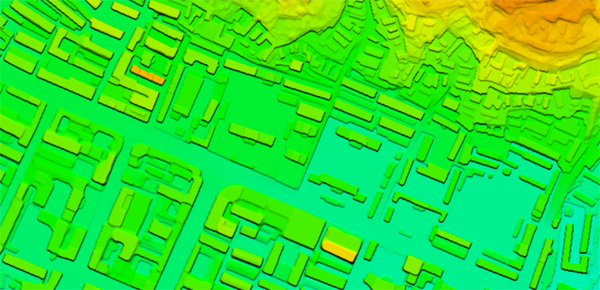

逐像素密集匹配生成高精度DSM

平臺支持對影像進行自動化逐像素密集匹配，生成項目區大規模高精度DSM成果，多基線交匯處的DSM，精度高至5厘米。

逐像素密集匹配生成高精度DSM

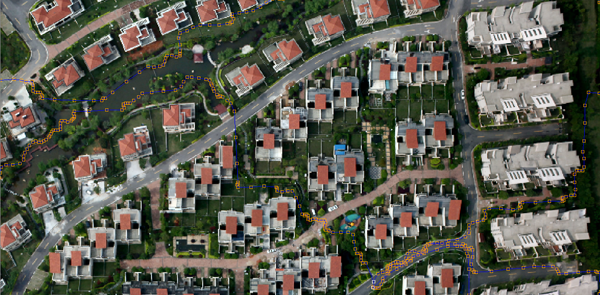

便捷的DOM生產流程
•  基于已有DEM成果全自動批量生成DOM，同時自動化完成拼接工作，生成大區域的DOM成果。
•  對于較平坦的區域，可使用控制點平均平面正射糾正的功能生成DOM。
•  通過糾正后的原始影像對DOM進行變形修復，同時智能匹配修補區域顏色進行自然過渡。
•  DOM一般裁切、拉框裁切和圖幅裁切。

強大的立體測圖性能

通過底層優化實現強大的矢量到立體的映射速度（相對MapMatrix Grid V2.1版本速度提升20倍），簡潔流暢的矢量采集編輯操作，以及自由組合的全方位一鍵式質檢方案，賦予平臺卓越的測圖性能。

在支持閃閉式液晶立體（時分復用幀分立體）、偏振式液晶立體（空間復用交錯立體）、紅綠立體的同時，平臺還集成澤塔云云立體技術，做到立體圖形顯示云驅動，無需每臺作業設備安裝立體顯卡亦可獲得良好立體顯示效果，助力立體測圖作業擺脫專業顯卡依賴。

多源測圖合一
平臺集成傳統立體測圖、傾斜三維測圖、正射測圖、立面測圖等多種測圖模式，并支持基于無人機、航空、衛星遙感、實景三維、激光點云等規?；嘣磾?shù)據的多種測圖模式組合應用，實現二三維一體化測圖作業，有效解決傳統立體測圖過程中影像遮擋導致的矢量及實體采集漏缺問題。

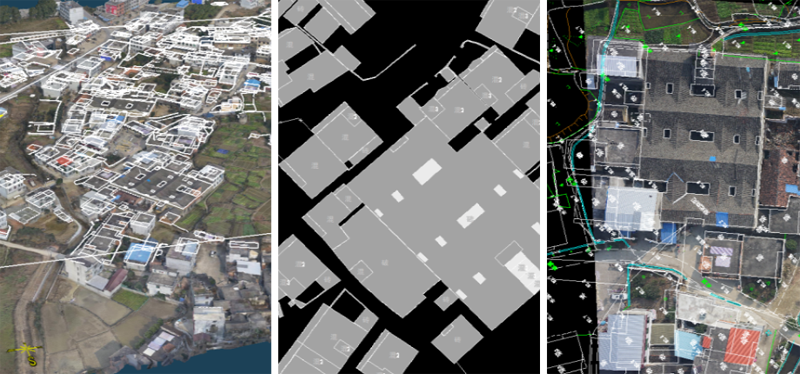

二三維一體化地理實體采集

全面的新型基礎測繪地理實體生產支持
•  一站式地理實體增量生產與更新：基于立體、三維模型或點云直接進行矢量采集生成地理實體，無需經過傳統地理要素轉換即可一步到位。

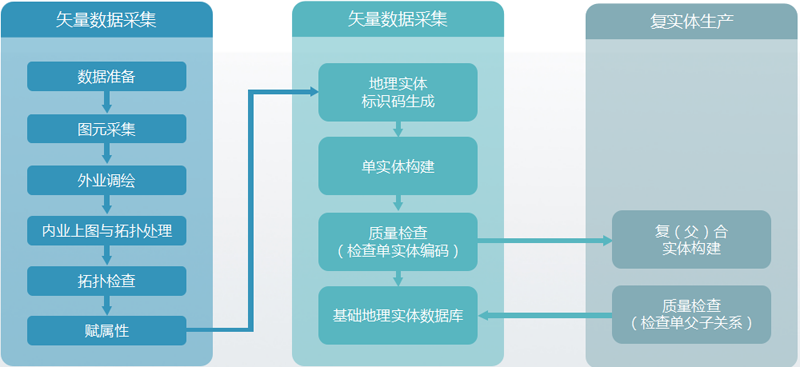

地理實體 （增量）生產流程

•  高效率地理實體存量數據轉換：對已有的歷史存量數據進行數據轉換，高效生成新型基礎測繪地理實體，支持為存量數據定制方案，做到一數據一方案，多套存量數據合一。支持基于DEM或傾斜三維模型對歷史轉換數據重建高程。

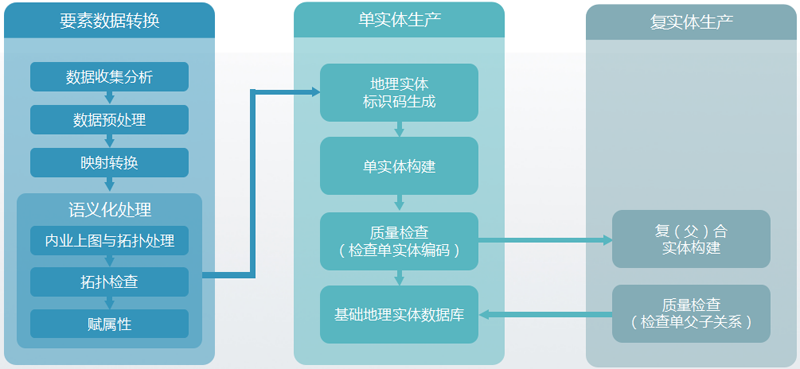

地理實體（存量）數據轉換流程

實體轉換映射關系對照表

•  全球唯一編碼：為地理實體自動生成符合國家和地方方案的全球唯一編碼。

•  單實體、組合實體、聚合實體生產編輯：實現單實體、組合實體、聚合實體生產，并提供相應編輯功能全面維護實體之間的父子關系（以MDB、Excel表或JSON等格式保存）。

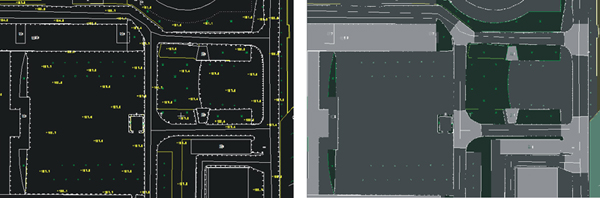

•  自動化拓?fù)錁?gòu)面：為各類地理要素提供專屬構面方案，自動化實現全圖實體構面。

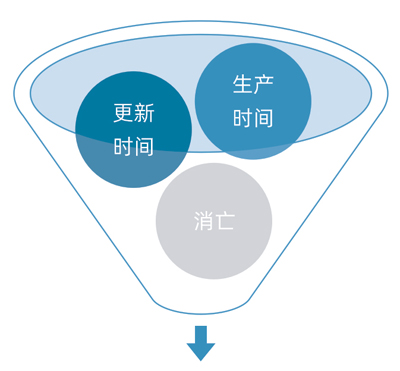

•  全生命周期時間信息管理：在地理實體上增加“生產時間”、“更新時間”和“消亡時間”等屬性信息，為地理實體提供全生命周期管理，同時基于時間屬性，做到一庫（或一個矢量文件）管理全部歷史數據，可實現歷史數據的快照式（或電影式）回溯與回放，可用于趨勢分析或變化演進分析。

真三維成果入庫
平臺研發真三維矢量入庫模式，為入庫數據增加真實Z值，支持真三維矢量拓?fù)涮幚砼c入庫，實現矢量與立體像對、三維模型的準確套合，不僅有利于新型基礎測繪的按需測繪與動態增量更新、三維空間分析、地形級實景三維的建筑物自動白模拉伸（LOD1），還可支持現帶影像紋理的模型（LOD2）自動化生產。

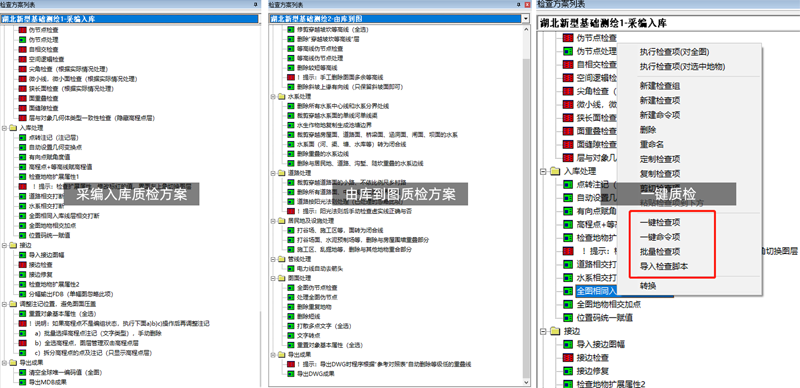

項目級定制化全面質檢方案
平臺集成全面質檢項，支持質檢項自由組合與一鍵質檢，幫助用戶靈活、高效地完成批量數據自動化質檢工作。同時用戶亦可根據不同項目（含傳統和新型基礎測繪）對質檢方案進行靈活定制與修改，并且在同一個項目中與不同生產單位共享定制化質檢方案，達到同一個項目在不同生產單位中采用相同尺度質檢的目的，有利于保證項目質量和標準的統一。

采、編、庫、圖一體化

平臺首創全新采、編、庫、圖一體化生產工藝，實現了全要素、地理實體從采、編（含調繪上圖）到入庫一體化全流程生產工藝以及從庫到圖的一鍵式自動化轉換方案，保障矢量數據庫圖轉換過程所有矢量數據均可完整恢復，做到符合新型基礎測繪建設要求的實時出圖、按需出圖、定制出圖，與ArcGIS、CASS、SuperMap等國內外軟件均可無縫對接。

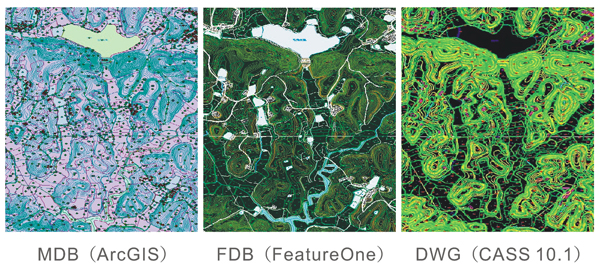

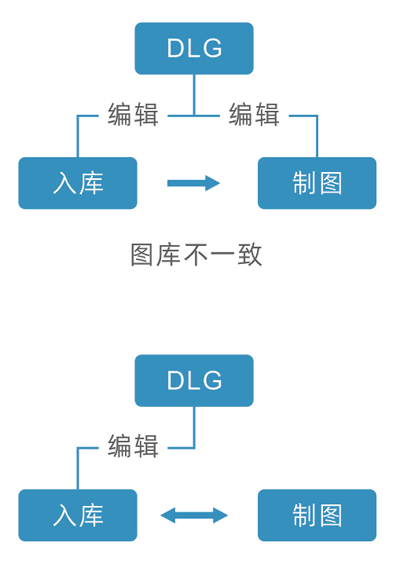

圖庫一致

MapMatrixGrid服務端
MapMatrixGrid服務端是位于服務器端的作業管理系統，具備項目數據與人員管理、任務在線分配、作業監控、成果檢驗與回收、工作量統計等一系列相關功能，可為團隊項目生產提供及時有效的數據支撐，保障網絡化作業順利進行。

主要功能

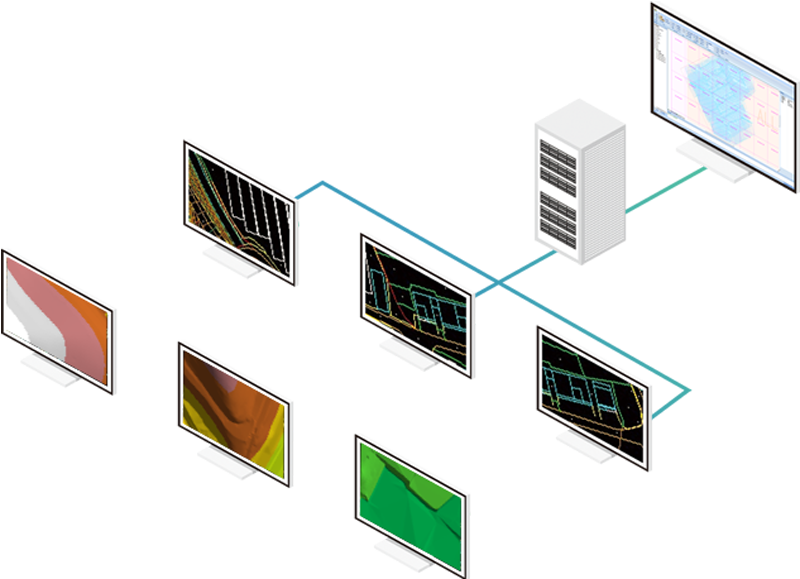

網絡化協同作業

平臺為作業團隊進行項目協同生產針對性打造網絡化協同作業模式，通過服務器端集中存儲、自動分發項目數據、定義生產流程、管理任務并進行遠程作業進度監控、質檢與標記；作業端在線進行DEM編輯、DLG采編、在線動態接邊與成果自動回傳，甚至多人共同作業或修改同一幅圖，令作業變得更便捷、更高效，相比單機作業能夠有效提升20%~30%團隊綜合生產能力。

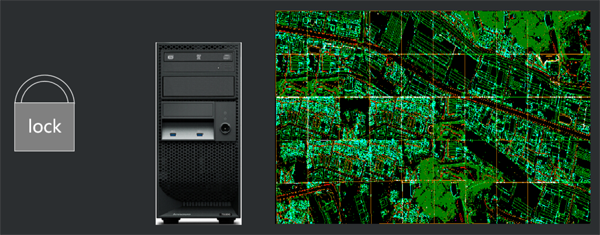

為保障平臺網絡化協同作業模式的安全性，平臺對用戶權限進行嚴格精細化管理，同時僅在服務器端存儲項目數據，作業端設備接收到的項目數據僅存于內存中，不占用作業終端的磁盤空間，矢量數據亦僅存在于服務器中（管理員可控制是否允許存于作業終端上），且支持對矢量數據進行FDB加密，確保在矢量文件泄密時內部矢量?jī)?nèi)容也不會泄密，全方位保障數據安全。

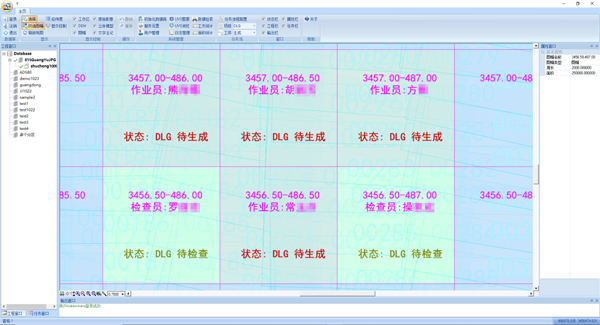

完善的項目管理操作
•  任務與數據管理：嚴密管理任務數據，詳細定義生產作業流程，按圖幅向作業員分配任務；
•  作業監控：管理員可遠程實時查看全測區任務進度及任務完成情況，全程跟蹤團隊項目作業；
•  任務量評估：配置工天/作業面積統計工具，結合區域地物數量、難度系數等多方面因素有效計算作業員工作量；
•  數據備份：定時備份項目數據及成果，自動檢驗備份內容有效性，并支持一鍵恢復與還原備份；
•  權限管理：由管理員詳細指定作業員對項目數據的讀取、修改、刪除權限，全方位保障數據安全。
